Что на самом деле означают ампер-часы, ватт-часы и C-rate, откуда берётся просадка напряжения и почему BMS — не волшебный телохранитель аккумулятора.
На батарее написано 20 А·ч. Кажется, арифметика готова: ток один ампер — двадцать часов работы, двадцать ампер — один час. Но робот трогается, привод просит большой ток, напряжение проседает, защита отключает нагрузку — и красивая пропорция перестаёт быть прогнозом.
Ампер-часы говорят, сколько электрического заряда батарея отдаёт в заданных условиях. Они не сообщают сами по себе ни запас энергии, ни допустимую мощность, ни время работы конкретной роботизированной платформы. Для этого приходится связать напряжение, ток, режим нагрузки, температуру, пороги защиты и потери всей системы.
Концептуальная обложка: а·ч, вт·ч, c-rate и границы bms; не является схемой конкретного оборудования.
Четыре величины, которые притворяются одной
Ёмкость в ампер-часах — заряд. Если батарея имеет номинальные 20 А·ч, то 1C для неё означает ток 20 А, а 0,5C — 10 А. Именно как отношение тока к номинальной ёмкости определяет C-rate Министерство энергетики США.
Но 1C не является обещанием «ровно один час». Паспортная ёмкость измеряется при заданных температуре, токе и конечном напряжении. Справочник Panasonic прямо связывает получаемую ёмкость с условиями разряда.
Энергия в ватт-часах отвечает на другой вопрос: сколько электрической работы запасено. Для первого приближения напряжение умножают на ампер-часы. Условные 48 В и 20 А·ч дают 960 Вт·ч. Это удобная оценка, но не измеренный полезный запас: напряжение меняется по мере разряда и под нагрузкой, часть энергии теряется, а система прекращает работу при своём нижнем пороге.
Мощность в ваттах — скорость расходования энергии. Мотор может недолго потребовать высокую мощность на старте или подъёме, хотя средняя мощность маршрута намного ниже.
Ток в амперах связывает нагрузку с проводами, контактами, ячейками и защитой. Большой ток не обязательно означает большой пройденный путь, зато быстро обнаруживает слабый разъём.

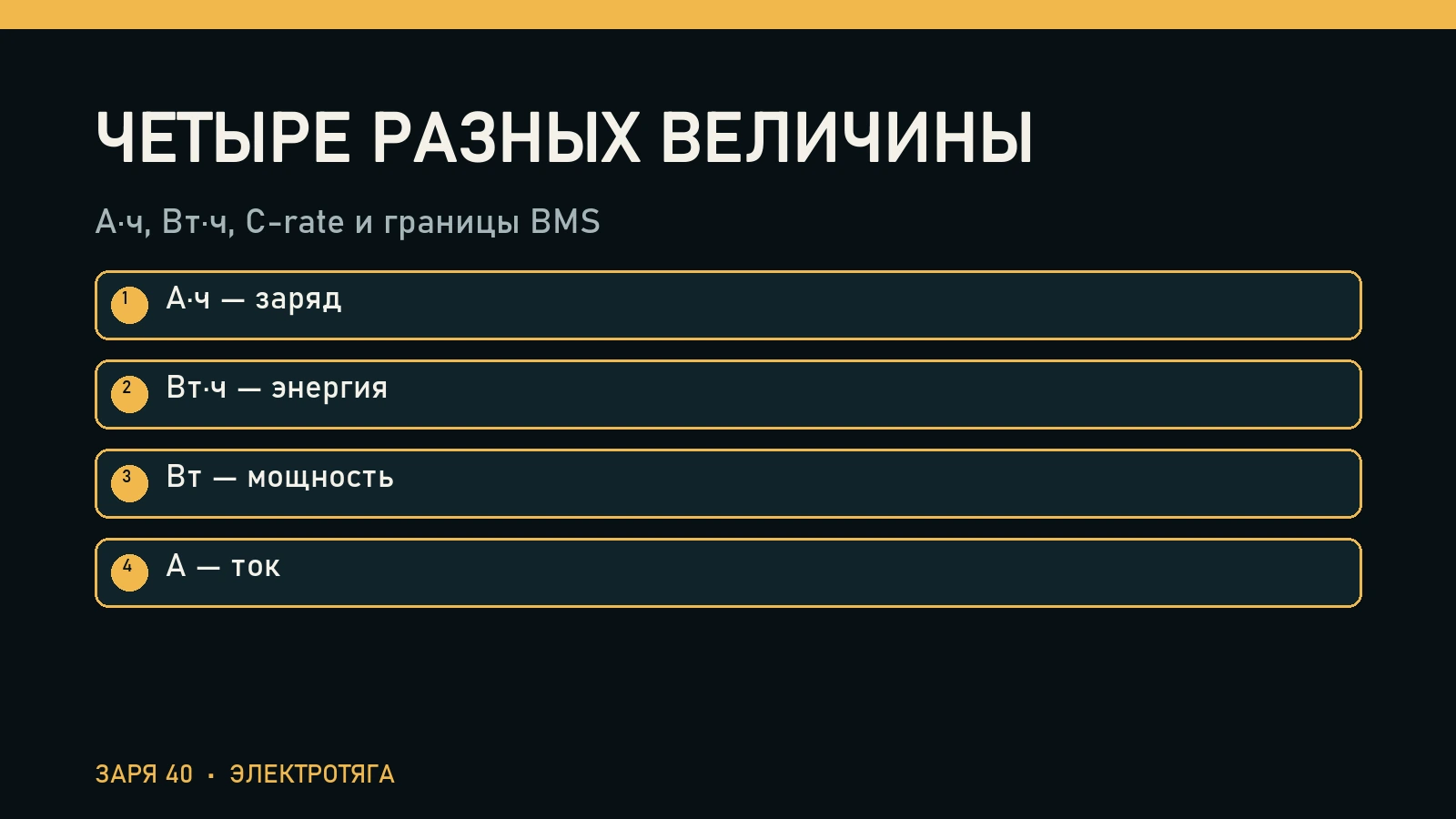

Четыре разных величины. Схема собрана редакцией по карте утверждений; это не изображение конкретного узла «Зари 40».
Почему напряжение «садится» сразу после старта
Батарея не является идеальным источником. У неё есть внутреннее сопротивление; сопротивление есть также у шин, разъёмов, предохранителя и проводов. При росте тока на этих сопротивлениях растёт падение напряжения и выделяется тепло.
Поэтому возможна знакомая сцена: без нагрузки мультиметр показывает нормальное напряжение, мотор стартует — напряжение на входе контроллера резко падает. Причиной может быть состояние ячеек, холод, слишком высокий ток, плохой контакт или сочетание факторов. Одна просадка ещё не ставит диагноз; нужны измерение тока, напряжений в нескольких точках, температура и повторяемые условия.
Главный инженерный вопрос звучит не «сколько в батарее ампер-часов?», а «какую мощность она способна отдать на нужном режиме, оставаясь в допустимых пределах?»

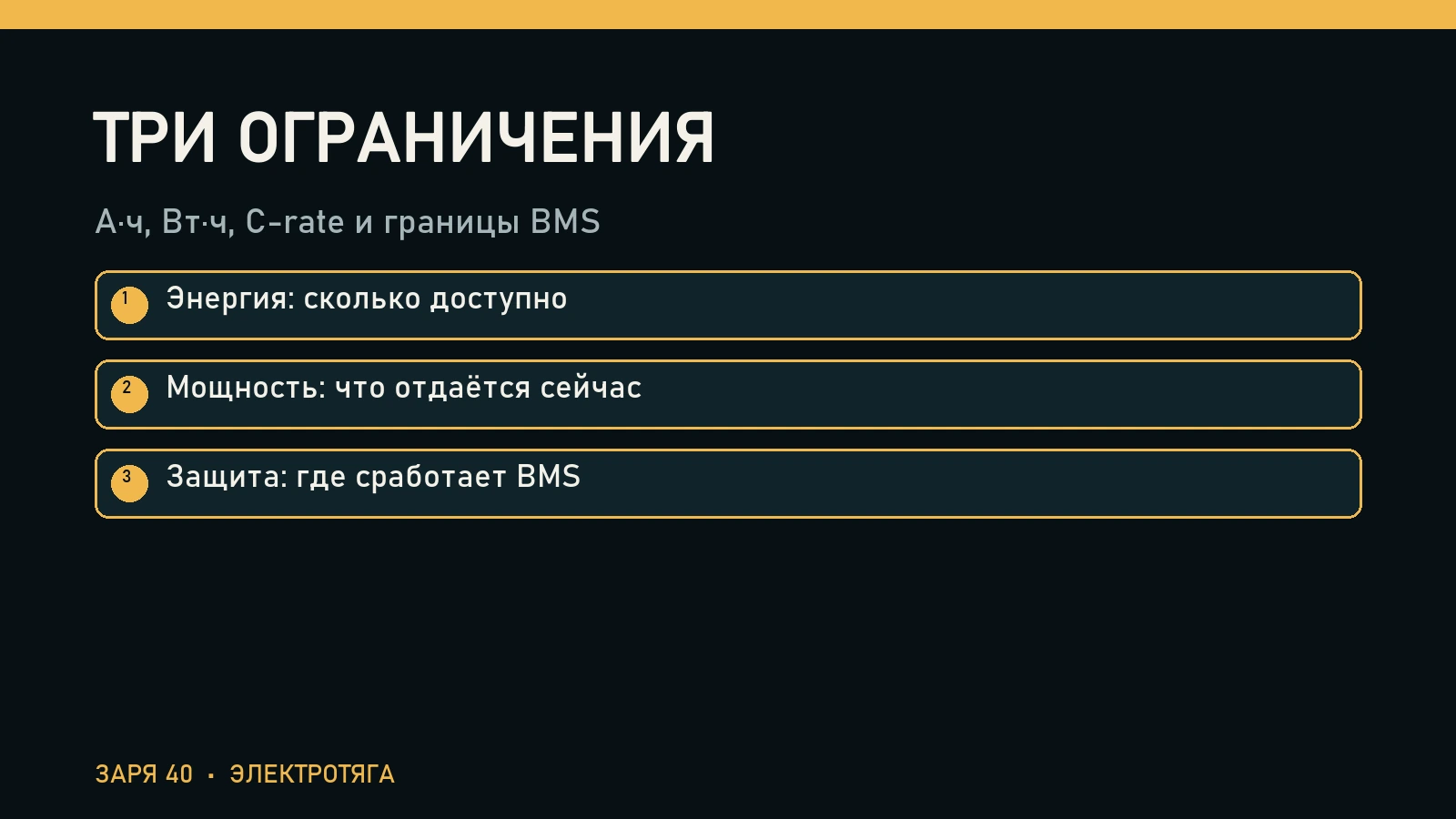

Три ограничения. Схема собрана редакцией по карте утверждений; это не изображение конкретного узла «Зари 40».
BMS: диспетчер с ограниченными полномочиями
Battery Management System — система управления батареей. В зависимости от реализации она измеряет напряжения ячеек, ток и температуры, оценивает состояние заряда и здоровья, управляет защитными ключами и балансировкой. Такой набор функций описывает, например, Texas Instruments.
Но надпись BMS ничего не говорит о конкретных порогах, точности, мощности ключей, числе температурных датчиков или логике восстановления после срабатывания. Простая плата защиты и полноценная система с журналом событий могут называться одинаково.
BMS также не умеет:
- увеличить химически доступную энергию;
- сделать слабый контакт хорошим;
- заменить предохранитель, зарядное устройство и тепловую конструкцию;
- гарантировать, что привод корректно переживёт отключение питания;
- подтвердить совместимость неизвестных ячеек внутри пакета.
Поэтому BMS — важный барьер, но не вся безопасность батарейной системы.
«Салют-7»: когда батарея стала задачей всей станции
В июне 1985 года экипаж «Союза Т-13» восстанавливал потерявшую управление орбитальную станцию «Салют-7». Работать приходилось с обесточенной и остывшей системой, постепенно возвращая питание и не создавая нагрузку, которую энергосистема ещё не могла выдержать. В издании Роскосмоса «Наши победы в космосе» отдельно отмечен момент, когда 10 июня первую батарею поставили на заряд.
Это не история происхождения современной BMS. Она ценна другим: источник питания нельзя рассматривать отдельно от генерации, нагрузки, температуры, последовательности включения и доступной диагностики. Батарея могла быть исправной как изделие, но восстановление работоспособности требовало управлять всей энергетической системой.
Тот же принцип действует в наземной робототехнике, только масштаб другой. Аккумулятор, BMS, силовая проводка, контроллеры приводов, вычислитель и зарядное устройство должны быть согласованы по напряжению, току, режимам и реакции на отказ.
Три разных ограничения батареи
| Ограничение | Как проявляется | Что проверять |
|---|---|---|
| Энергетическое | платформа работает меньше ожидаемого | реальный профиль мощности, полезные Вт·ч, порог отключения, температура |
| Мощностное | просадка или отключение на старте/подъёме | пиковый ток, длительность пика, внутреннее сопротивление и соединения |
| Защитное | BMS отключает заряд или нагрузку | точный порог, задержка, температура, условия восстановления и журнал события |
Эти ограничения нельзя заменить одним большим числом на наклейке. Батарея с большим запасом энергии может плохо отдавать пиковый ток. Батарея с высокой допустимой мощностью может иметь небольшой запас энергии. А правильно выбранные ячейки могут работать плохо из-за разъёма или неверной логики защиты.
Что можно сказать о «Заре 40» сейчас
«Заря 40» — открытый дневник разработки и испытаний нескольких вариантов роботизированных платформ, доступных для изучения, доработки и адаптации под разные задачи.
Пока не подтверждены химия, конфигурация, модель BMS, токовые пределы и результаты испытаний конкретной батареи, нельзя обещать запас хода, пиковую мощность или время работы платформы. Эти значения должны появиться из паспорта версии и измеримого профиля нагрузки.
Зато уже можно определить правильный пакет данных для будущей проверки:
- химия и конфигурация ячеек;
- номинальное и предельные напряжения;
- ёмкость и условия её измерения;
- допустимые длительный и кратковременный токи;
- модель BMS, пороги и температурные датчики;
- совместимое зарядное устройство;
- предохранитель, разъёмы и сечение проводников;
- лог напряжения, тока и температуры на реальном цикле.
Не вскрывайте неизвестный пакет и не обходите защиту ради диагностики. Для статьи достаточно документации и внешних безопасных измерений; работу с силовой батареей должен выполнять компетентный специалист с подходящим оборудованием.
Карточка чтения батареи
Сохраните короткую последовательность:
А·ч → Вт·ч → длительный ток → пиковый ток и время → пороги BMS → температура → зарядное устройство → внешний предохранитель → измеренный профиль нагрузки.
Если из этой цепочки известны только напряжение и ампер-часы, перед нами пока описание размера запаса, но не доказательство возможностей системы. BMS не отменяет физику, а C-rate не предсказывает маршрут. Батарея начинает становиться инженерным объектом тогда, когда числа на наклейке связываются с режимом, пределами и измерением результата.
Основные источники
- US DOE — определение C-rate, Appendix Y1, пункт 2.10: https://www.energy.gov/sites/default/files/2022-08/battery-chargers-tp-fr2.pdf
- Panasonic — терминология и условия измерения ёмкости: https://eu.industrial.panasonic.com/sites/default/pidseu/files/downloads/files/panasonic_li-ion_handbook.pdf
- Texas Instruments — функции систем управления батареями: https://www.ti.com/lit/pdf/slyp945
- IEA, Global EV Outlook 2025 — современный рыночный контекст: https://www.iea.org/reports/global-ev-outlook-2025/electric-vehicle-batteries
- Роскосмос — восстановление энергосистемы «Салюта-7»: https://kns.roscosmos.ru/media/files/books/nasi.pobedi.v.kosmose.pdf
Один расчёт, который не является проектом
Для учебного примера возьмём шесть последовательно соединённых пар ячеек P42A: номинально 6 × 3,6 В = 21,6 В, а 2 × 4,2 А·ч = 8,4 А·ч; грубая номинальная энергия — около 181 Вт·ч. При токе пакета 20 А на одну ячейку параллельной пары приходится примерно 10 А, то есть 2,38C. Это не спецификация и не рецепт сборки: реальный предел задаёт самое слабое звено — ячейка, BMS, предохранитель, проводник, разъём, соединение и температура.
Перед любым расчётом проверьте: есть ли оригинальный datasheet ячейки, видны ли напряжения каждой последовательной группы, измеряется ли температура и определена ли независимая защита от короткого замыкания. Если нет — обсуждать запас хода можно, проектировать силовую батарею нельзя. Datasheet Molicel P42A приведён только как пример того, сколько условий скрывается за одним числом на наклейке.
