Почему двигатель умеет стать генератором, куда исчезает энергия остановки и почему рекуперация особенно скромна там, где разгон короткий, скорость мала, а батарея не готова принимать ток.
Платформа разогналась, затем остановилась. Куда делось движение? При обычном торможении его энергия в основном стала теплом в тормозах, шинах, двигателе и окружающей среде. При рекуперации часть можно провести обратно через двигатель и силовую электронику в батарею.
Звучит как маленькая электростанция на колёсах. Но она питается не из воздуха, а только тем движением, которое уже было оплачено батареей или спуском. А между колесом и ячейкой стоят потери, пределы контроллера, сцепление и способность батареи принимать зарядный ток.
Концептуальная обложка: что ограничивает рекуперативное торможение; не является схемой конкретного оборудования.
Двигатель меняет направление потока энергии
В тяговом режиме батарея отдаёт электрическую энергию, контроллер формирует токи, двигатель создаёт момент, а колесо разгоняет платформу. В генераторном режиме механическое движение вращает двигатель, тот создаёт электрическую энергию, а контроллер должен направить её туда, где её смогут принять.
Это не автоматическое свойство любого набора «мотор плюс контроллер». Нужны двунаправленная силовая схема и алгоритм, который управляет тормозным моментом и напряжением шины. Батарея и BMS должны разрешать заряд в этот момент. Если принимать энергию некуда, система ограничивает рекуперацию, включает другой способ торможения или рискует получить опасный рост напряжения.

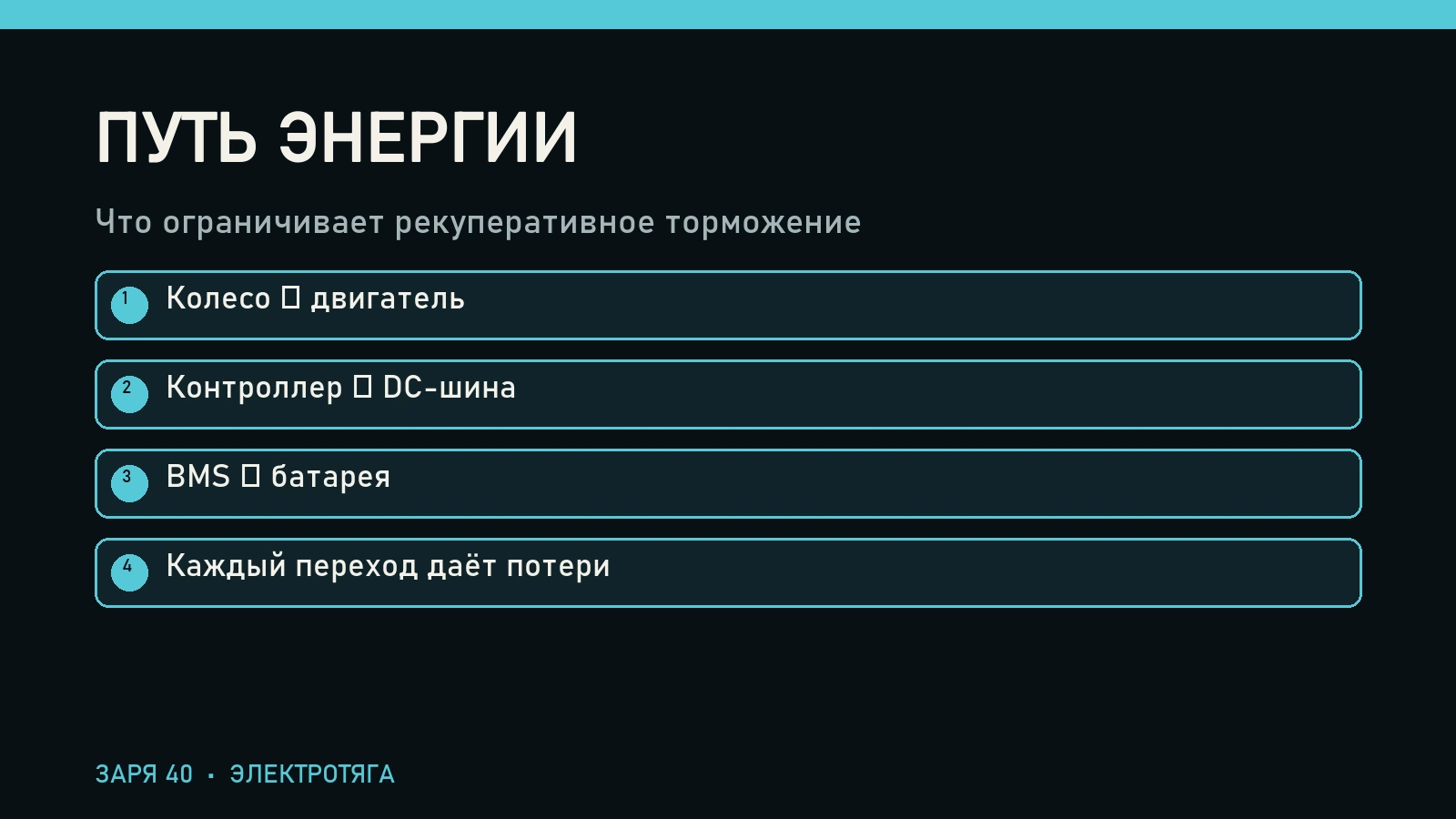

Путь энергии. Схема собрана редакцией по карте утверждений; это не изображение конкретного узла «Зари 40».
Идее больше ста лет
В патенте Фрэнка Спрейга 1886 года описан электрический транспорт, где при движении под уклон или замедлении тяговая машина превращалась в генератор и возвращала ток в аккумулятор. Исторический обзор Федеральной транспортной администрации США также связывает работы Спрейга 1880-х с развитием рекуперативного торможения на электрических железных дорогах.
Железная дорога сразу показала системную проблему: поезд способен выработать энергию, но контактная сеть должна её принять. Если рядом нет потребителя, подстанция не умеет вернуть поток в энергосистему и накопителя нет, полезная энергия может уйти в тормозные резисторы и нагреть воздух.
В отечественной тяговой школе эта задача развивалась вместе с преобразовательной техникой. Обзор РУТ (МИИТ) относит начало внедрения рекуперативного торможения на электровозах переменного тока к опытным ВЛ60Р в 1960-х; после развития силовых тиристоров режим получил продолжение на ВЛ80Р и последующих сериях. История важна не перечнем локомотивов, а выводом: возможность двигателя генерировать ещё не равна способности всей энергетической системы принять результат.

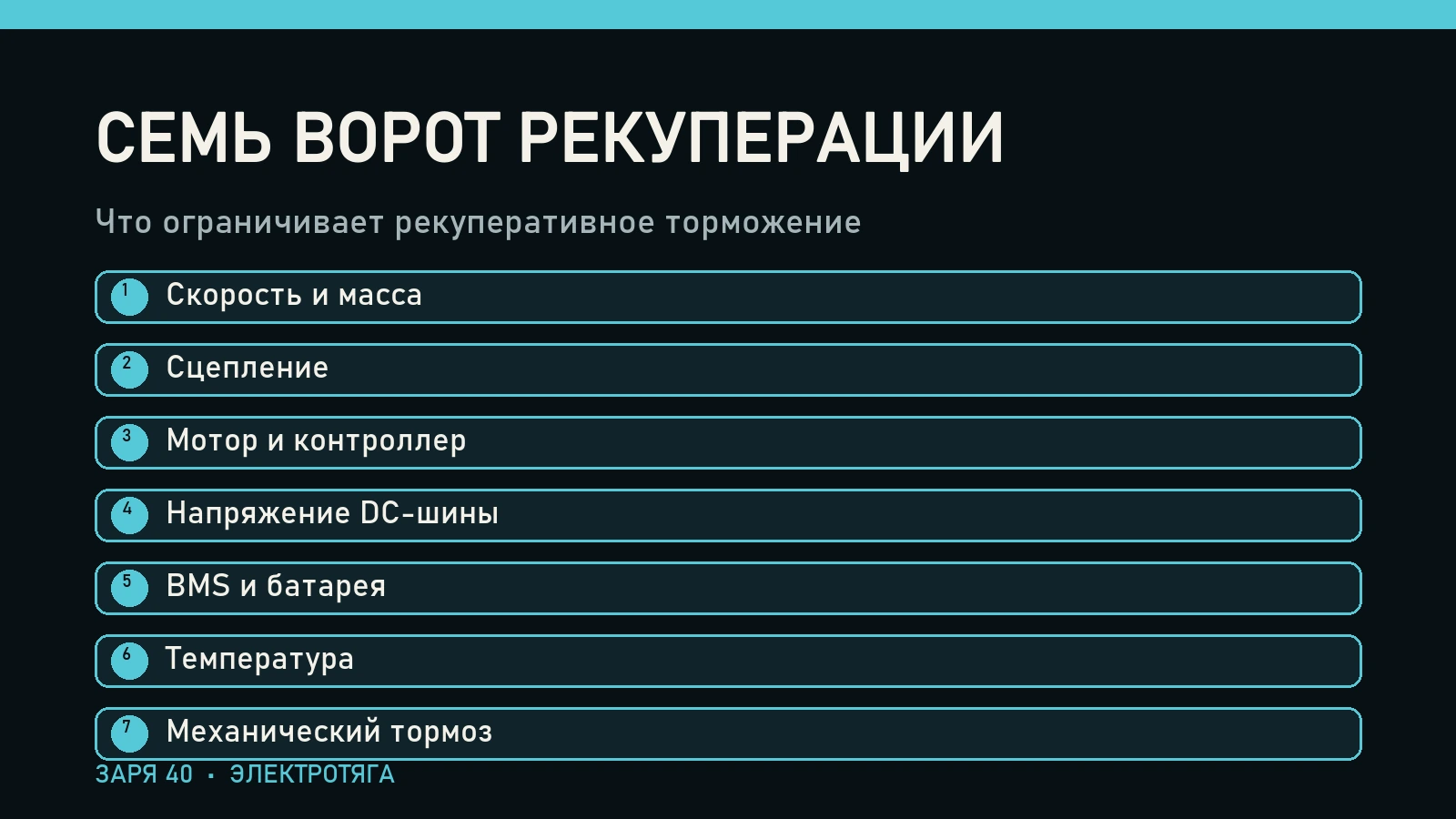

Семь ворот рекуперации. Схема собрана редакцией по карте утверждений; это не изображение конкретного узла «Зари 40».
Верхняя граница, которую часто забывают
Кинетическая энергия движения равна половине произведения массы на квадрат скорости:
E = ½mv².
Возьмём условную платформу массой 100 кг на скорости 2 м/с — это 7,2 км/ч. Перед остановкой в её движении содержится 200 Дж, или около 0,056 Вт·ч. Даже идеальная рекуперация не вернёт больше. При условных 60% сквозной эффективности до батареи дошло бы около 0,033 Вт·ч.
Это не коэффициент для «Зари 40», а демонстрационный расчёт. Он показывает, почему одна остановка медленной платформы возвращает мало: скорость входит в квадрат, но сама скорость невелика. На длинном спуске появляется другой источник — потенциальная энергия высоты, поэтому результат может быть заметнее.
Рекуперация полезнее в цикле с частыми значительными замедлениями. Министерство энергетики США отмечает преимущество частых остановок для использования рекуперативного торможения по сравнению с равномерным движением.
Семь ворот на пути обратно
- Запас движения. Медленный лёгкий объект содержит мало кинетической энергии.
- Сцепление. Тормозной момент нельзя бесконечно увеличивать: колесо может сорваться в скольжение.
- Двигатель. Его обороты и электрические параметры определяют доступное напряжение и момент.
- Контроллер. Он должен поддерживать генераторный режим и управлять потоком в звено постоянного тока.
- Батарея. Полностью заряженная или холодная батарея может принимать ток хуже. Руководство Tesla прямо предупреждает, что рекуперация конкретного автомобиля ограничивается при холодной или полной батарее.
- BMS. Она может запретить заряд по напряжению, температуре или току.
- Потери. Шины, редуктор, медь, магнитная система и электроника забирают часть энергии до и после преобразования.
Поэтому «мотор может генерировать» — только первый пункт проверки, а не готовая функция.
Рекуперация и торможение — не синонимы
Система должна безопасно замедляться и тогда, когда батарея не принимает энергию. В транспорте это решают смешением рекуперативного и фрикционного торможения. В электроприводах возможен тормозной резистор: энергия превращается в тепло управляемо, но не возвращается в батарею.
Для роботизированной платформы особенно важно заранее определить поведение при полной батарее, отключённой BMS, потере связи или отказе контроллера. Рекуперацию нельзя считать единственным независимым средством безопасной остановки.
Что это означает для «Зари 40»
«Заря 40» — открытый дневник разработки и испытаний нескольких вариантов роботизированных платформ, доступных для изучения, доработки и адаптации под разные задачи.
Наличие бесщёточных мотор-колёс не доказывает наличие рекуперации. Для конкретной версии нужно подтвердить:
- допускает ли контроллер двунаправленный поток энергии;
- как задаётся отрицательный момент;
- какое напряжение возникает на шине при торможении;
- разрешают ли батарея и BMS зарядный ток в текущем состоянии;
- чем платформа тормозит при запрете рекуперации;
- сохраняется ли сцепление и управляемость;
- сколько энергии фактически вернулось по данным тока и напряжения.
До такой проверки корректно говорить только об идее будущего испытания.
Карточка испытания без силового эксперимента
Сначала заполните документальную схему:
колесо → передача → двигатель → инвертор → DC-шина → BMS → батарея.
Для каждой стрелки укажите направление мощности, допустимый ток, ограничивающее условие и способ измерения. Отдельно запишите резервное торможение. Не проводите опасный силовой тест без подтверждённой документации, стенда, защиты и компетентного специалиста.
Рекуперация действительно возвращает энергию. Но не обязательно с процентами. Её ценность определяется не красивым словом в описании контроллера, а измеренным балансом конкретного цикла и безопасным поведением тогда, когда энергия возвращаться не может.
Основные источники
- F. J. Sprague, патент US353829A, 1886: https://patents.google.com/patent/US353829A/en
- US DOE AFDC — рекуперация и профиль движения: https://afdc.energy.gov/vehicles/electric-basics-ev
- Tesla Model 3 Owner’s Manual — ограничения холодной/полной батареи: https://www.tesla.com/ownersmanual/model3/en_mx_0126/GUID-3DFFB071-C0F6-474D-8A45-17BE1A006365.html
- РУТ (МИИТ) — развитие рекуперации на отечественных электровозах: https://rut-miit.ru/content/%D0%94%D0%B8%D1%81%D1%81%D0%B5%D1%80%D1%82%D0%B0%D1%86%D0%B8%D1%8F%20%D0%A2%D0%BE%D0%BC%D0%B8%D0%BB%D0%BE%D0%B2%20%D0%92.%D0%A1..pdf?id_wm=912874
Стоп-вопрос перед включением рекуперации
Есть ли для этой топологии измеренный путь для возвращаемой энергии? При замедлении двигатель поднимает напряжение DC-шины; конденсаторы принимают лишь короткий импульс, а полный аккумулятор, запрещённый заряд BMS или источник, не принимающий обратный ток, оставляют энергии некуда уйти. Тогда нужен заранее документированный альтернативный путь и торможение, а не надежда, что «BMS разберётся».
До силового теста проверьте документацию контроллера, пределы Vbus и способ поглощения энергии; во время безопасного стендового испытания логируйте Vbus, ток, скорость, тормозной путь и температуру. ST о росте DC-шины при торможении описывает, почему это требование физики, а не особенность марки контроллера.
