Куда деваются ватты между батареей и колесом, почему ток греет проводники в квадрате и как отличить нормальный нагрев от начала проблемы.
Платформа тянет груз, мотор вращается, контроллер не сообщает об ошибке. Но корпус двигателя уже горячий, разъём заметно теплее провода, а радиатор контроллера продолжает нагреваться даже после остановки.
Это не обязательно авария и не доказательство нормы. Температура — итог сразу двух процессов: внутри системы рождается тепло, а наружу оно уходит через металл, воздух, крепления и корпус. Если тепло появляется быстрее, чем рассеивается, температура растёт. Чтобы понять причину, нужно искать не «горячую деталь», а путь потерянной мощности.
Концептуальная обложка: нагрев мотора, контроллера и силовой цепи; не является схемой конкретного оборудования.
Ватты, не доехавшие до колеса
Если батарея отдаёт 1000 Вт, а на валу получается 800 Вт механической мощности, разница не исчезает. Значительная часть превращается в тепло в батарее, проводах, соединениях, контроллере, моторе и передаче. Конкретное распределение без измерений неизвестно.
В электродвигателе обычно различают несколько групп потерь. ABB выделяет потери в меди, магнитопроводе, трение и вентиляцию, а также добавочные нагрузочные потери.
Медные потери возникают из-за сопротивления обмоток и проводников. Их мощность в простом приближении равна I²R. Удвоили ток при том же сопротивлении — нагрев вырос не вдвое, а вчетверо.
Магнитные потери появляются при постоянном перемагничивании стали: это гистерезис и вихревые токи. Они зависят от материала, частоты и магнитного режима.
Механические потери создают подшипники, уплотнения, редуктор, деформация шин и сопротивление воздуха.
Коммутационные потери возникают в силовых транзисторах контроллера. Пока ключ открыт, он имеет сопротивление и греется током. Во время переключения напряжение и ток на короткое время существуют одновременно. Texas Instruments рассматривает потери проводимости и переключения как отдельные части теплового баланса моторного драйвера.

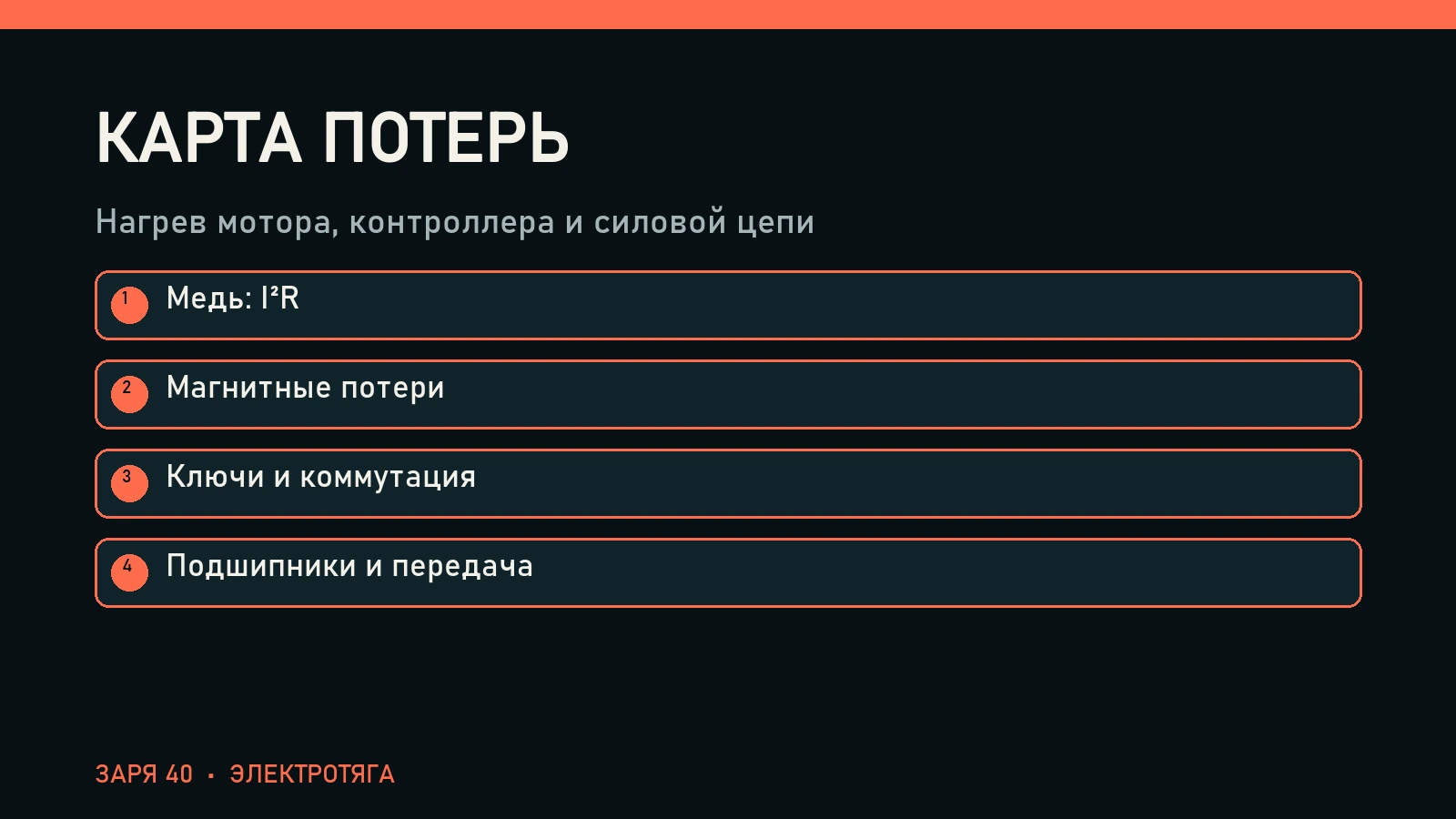

Карта потерь. Схема собрана редакцией по карте утверждений; это не изображение конкретного узла «Зари 40».
Почему ток оказался в квадрате
В 1840 году Джеймс Прескотт Джоуль передал Королевскому обществу работу о нагреве проводников электрическим током. В описании архивной рукописи Royal Society отмечен его вывод: тепловой эффект пропорционален сопротивлению и квадрату количества проходящего тока.
Для робота эта формула объясняет неприятный парадокс. Медленное движение под большой нагрузкой может греть мотор сильнее быстрого свободного вращения. Скорость платформы мала, но для требуемого момента идёт большой ток. Механическая мощность на валу невелика, а I²R уже велико.
Она же объясняет горячий разъём. Небольшое дополнительное сопротивление контакта при большом токе превращается в локальный нагрев. Поэтому температура соединения иногда информативнее средней температуры длинного провода.

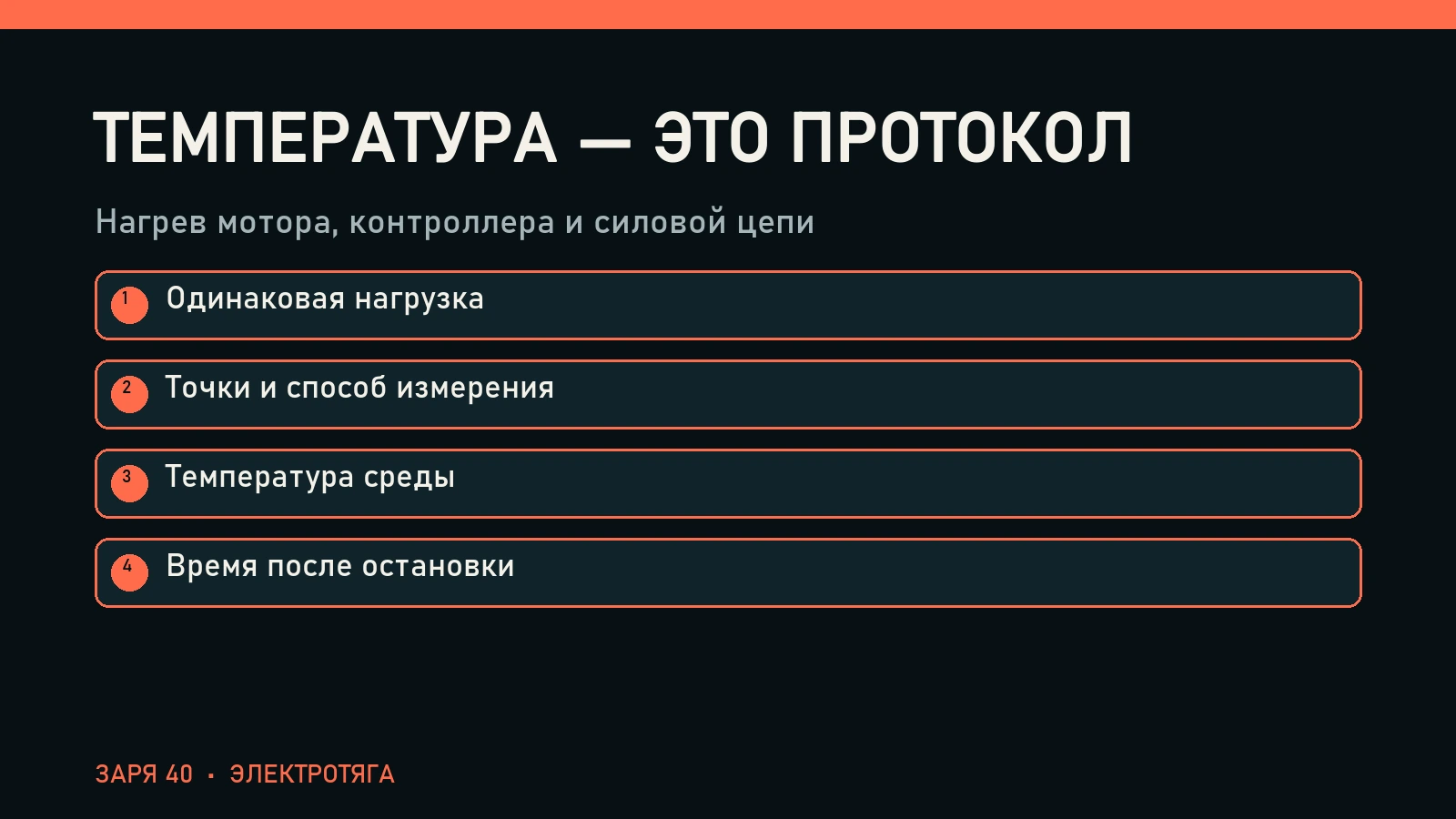

Температура — это протокол. Схема собрана редакцией по карте утверждений; это не изображение конкретного узла «Зари 40».
От трёхфазной машины к тепловой карте
Михаил Доливо-Добровольский работал в международной электротехнической среде конца XIX века и создал практически применимую систему трёхфазного тока. В 1891 году передача Лауфен—Франкфурт и трёхфазные машины стали наглядной демонстрацией системного электропривода. Историю подробно разбирает журнал МЭИ «Электричество».
Связь с современной робототехникой не в прямом происхождении конкретного мотор-колеса. Она в способе смотреть на преобразование: источник, силовая электроника, магнитная машина, механическая нагрузка и охлаждение образуют одну систему. Повысить КПД одного узла недостаточно, если следующий разъём или редуктор превращает выигрыш в тепло.
Температура всегда запаздывает
Потери возникают почти сразу, но масса детали нагревается постепенно. Затем тепло проходит от обмотки к статору, корпусу и воздуху. Поэтому корпус может быть ещё прохладным, когда внутри уже горячо, или продолжать теплеть после снятия нагрузки.
Одна фотография после теста не показывает процесс. Нужен временной ряд: температура до запуска, затем через одинаковые интервалы, после остановки и во время остывания. Обязательны температура окружающей среды, нагрузка и длительность.
Почему тепловизор иногда красиво ошибается
ИК-камера измеряет тепловое излучение поверхности и переводит его в температуру с учётом настроек. Блестящий металл имеет другую излучательную способность, отражает окружающие источники и может выглядеть холоднее или горячее действительности. Работы NIST подчёркивают роль калибровки, эмиссии и неопределённости измерения.
Поэтому тепловизор великолепно ищет контрасты и горячие зоны, но точное число требует методики. Полезно сравнивать одинаковые поверхности под одинаковым углом, фиксировать настройки и проверять критическую точку контактным датчиком, если это безопасно и технически корректно.
Карта нагрева электротяги
| Узел | Возможный источник тепла | Что записать |
|---|---|---|
| батарея | внутреннее сопротивление ячеек и соединений | ток, напряжение, температура, время |
| разъём/провод | сопротивление контакта и проводника | температура с двух сторон, падение напряжения |
| контроллер | проводимость и переключение ключей | ток, PWM-режим, температура корпуса/радиатора |
| мотор | медь, магнитные и механические потери | ток, скорость, момент/нагрузка, время |
| редуктор/подшипник | трение, перекос, смазка | температура, шум, свободный ход |
| шина и покрытие | деформация и проскальзывание | давление, поверхность, масса, траектория |
Что можно утверждать о «Заре 40»
«Заря 40» — открытый дневник разработки и испытаний нескольких вариантов роботизированных платформ, доступных для изучения, доработки и адаптации под разные задачи.
Без измерений нельзя называть нормальной или опасной температуру конкретного мотора, контроллера или батареи. Неизвестны внутренняя температура, класс изоляции, допустимые пределы компонентов и точность прибора. Но можно заранее подготовить воспроизводимый протокол.
Записать нужно: версию платформы; температуру воздуха; исходную температуру узлов; массу и режим движения; ток и напряжение; точки измерения; интервалы времени; максимум после остановки; условия прекращения теста. Stop-критерии берутся из документации компонентов и safety-review, а не придумываются по ощущению «ещё терпимо рукой».
Не нагружайте силовой привод до перегрева ради контента. Диагностику начинайте с документации, безопасного режима и специалиста, способного контролировать ток, изоляцию, пожарные риски и аварийное отключение.
Температура — не причина, а следствие баланса. Ватты, не доехавшие до колеса, часто приезжают в виде тепла. Задача инженера — выяснить, где именно они свернули и почему система не успела их рассеять.
Основные источники
- Royal Society — рукопись Джоуля о нагреве током: https://makingscience.royalsociety.org/items/ap_23_34/unpublished-paper-on-the-production-of-heat-by-voltaic-electricity-by-james-prescott-joule
- ABB — категории потерь электрических машин: https://library.e.abb.com/public/891764f173c5494b82b7e66e0b2d6080/9AKK105285%20REV%20C%2010-2018.pdf
- Texas Instruments — потери и тепловой режим моторных драйверов: https://www.ti.com/lit/an/sdaa218/sdaa218.pdf
- NIST — калибровка и неопределённость ИК-термографии: https://www.nist.gov/publications/calibration-and-measurement-procedures-high-magnification-thermal-camera
- «Электричество» / МЭИ — Доливо-Добровольский и трёхфазная система: https://www.electricity.mpei.ru/index.php/electricity/article/view/408
Мини-протокол вместо «потрогать и решить»
Выберите один мягкий режим и заранее отметьте точки измерения. Запишите температуру воздуха, напряжение, ток, режим PWM, скорость, нагрузку, время и температуру корпуса/радиатора через равные интервалы. Остановитесь при срабатывании защиты, запахе, изменении цвета, выходе за предел производителя или любом неожиданном поведении. Не отключайте защиту ради красивого графика.
Например, при суммарном сопротивлении проводящего пути 15 мОм и I_RMS = 6 А грубая проводимая потеря составляет I²R ≈ 0,54 Вт. При условном θJA = 30 °C/Вт это лишь оценка роста на 16 °C, которую нельзя перенести на другой корпус, плату или обдув. TI о тепловом режиме PCB объясняет, почему цифра из datasheet зависит от платы и условий теста.
