Робот стоит на подставке, датчик отвечает стабильно. Мотор запускается — и показания начинают прыгать, связь теряет пакеты или контроллер внезапно перезагружается. Провода целы, код не менялся, а неисправность будто включается вместе с тягой.
Короткий ответ: силовая электроника быстро меняет ток и напряжение, а реальная конструкция полна непреднамеренных сопротивлений, индуктивностей, ёмкостей и антенн. Помеха может пройти по питанию, по общему проводу или перескочить между цепями через электрическое либо магнитное поле. Поэтому правильный вопрос звучит не «какой поставить конденсатор?», а «где источник, каким путём сигнал дошёл и какая цепь его приняла?».
Концептуальная обложка: источник, путь связи и чувствительный приёмник; не является схемой конкретного оборудования.
Три участника одной неисправности
Для электромагнитной помехи нужны три роли:
- Источник — например, силовой ключ контроллера, мотор, реле, преобразователь питания или радиопередатчик.
- Путь связи — общий провод, линия питания, паразитная ёмкость, магнитная связь между петлями или распространение поля в пространстве.
- Приёмник — вход датчика, линия энкодера, радиомодуль, микроконтроллер или цепь сброса.
Убрать любую из трёх связей достаточно, чтобы симптом исчез. Но если неизвестна роль каждого узла, случайная деталь может лишь передвинуть проблему. Феррит полезен в одном диапазоне частот и при определённом способе включения; экран должен иметь осмысленное подключение; конденсатор вместе с проводниками образует новую цепь, а не волшебную губку для «шума».

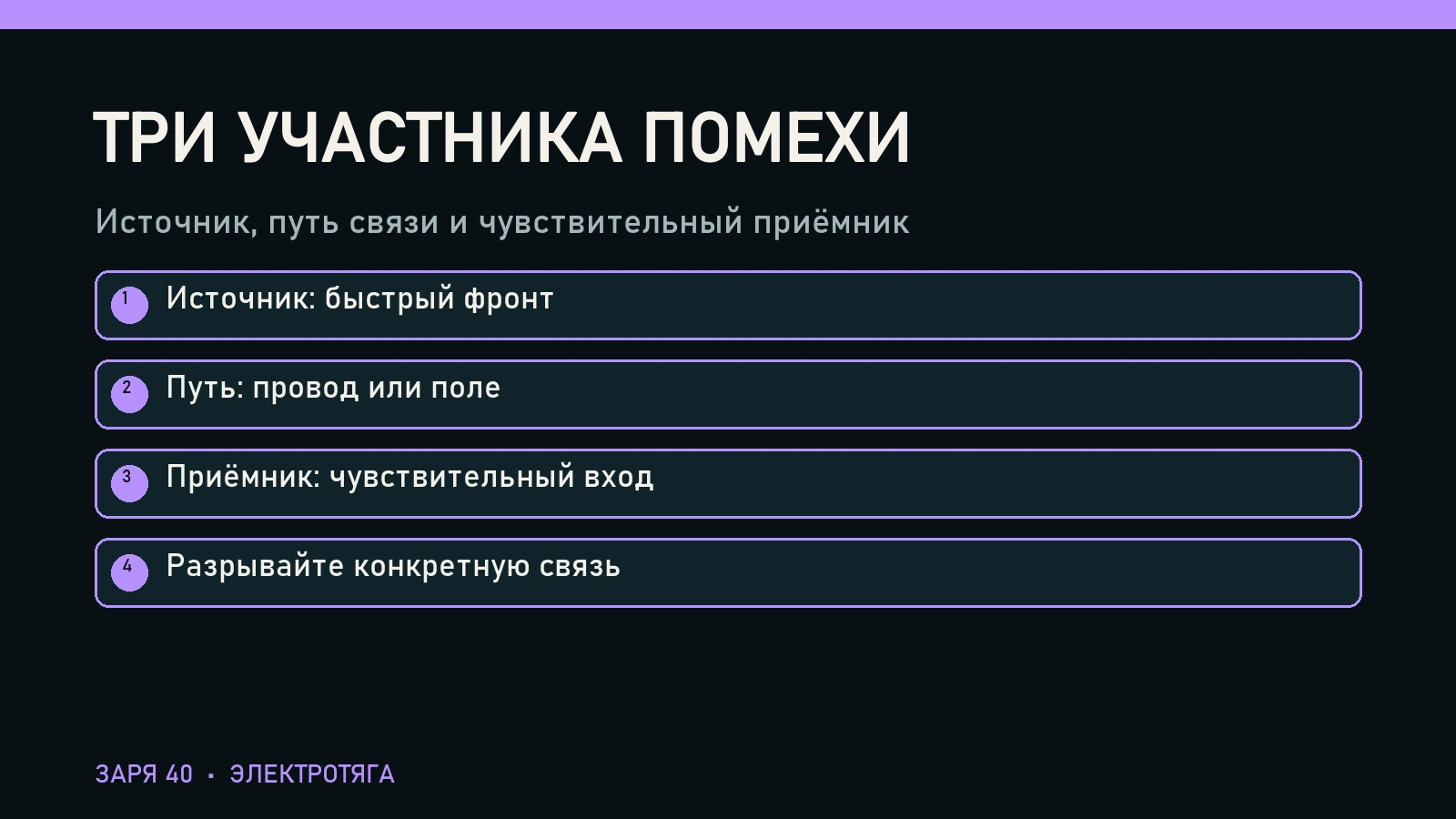

Три участника помехи. Схема собрана редакцией по карте утверждений; это не изображение конкретного узла «Зари 40».
Почему переключение становится громким
Контроллер регулирует мотор, быстро включая и выключая силовые транзисторы. Такой режим называют широтно-импульсной модуляцией, или ШИМ. Средняя мощность меняется удобно, но фронты импульсов содержат быстрые изменения напряжения dV/dt и тока dI/dt.
Если ток идёт по длинному контуру, этот контур способен создавать магнитное поле и связываться с соседними петлями. Если рядом проходят проводники с быстро меняющимся напряжением, паразитная ёмкость способна передать ток в чувствительную цепь. Общий участок возвратного проводника добавляет ещё один путь: силовой ток создаёт на его ненулевом сопротивлении и индуктивности падение напряжения, и «земля» датчика на мгновение перестаёт быть той же точкой, что «земля» контроллера.
Texas Instruments в рекомендациях по компоновке моторных драйверов связывает электромагнитное поведение с путями возвратного тока и площадью токовых петель. Analog Devices отдельно показывает, как большие dV/dt и dI/dt в импульсных схемах создают проблемы через соседние проводники.
Провод при этом может молчать в звуковом диапазоне и всё равно быть очень разговорчивым.

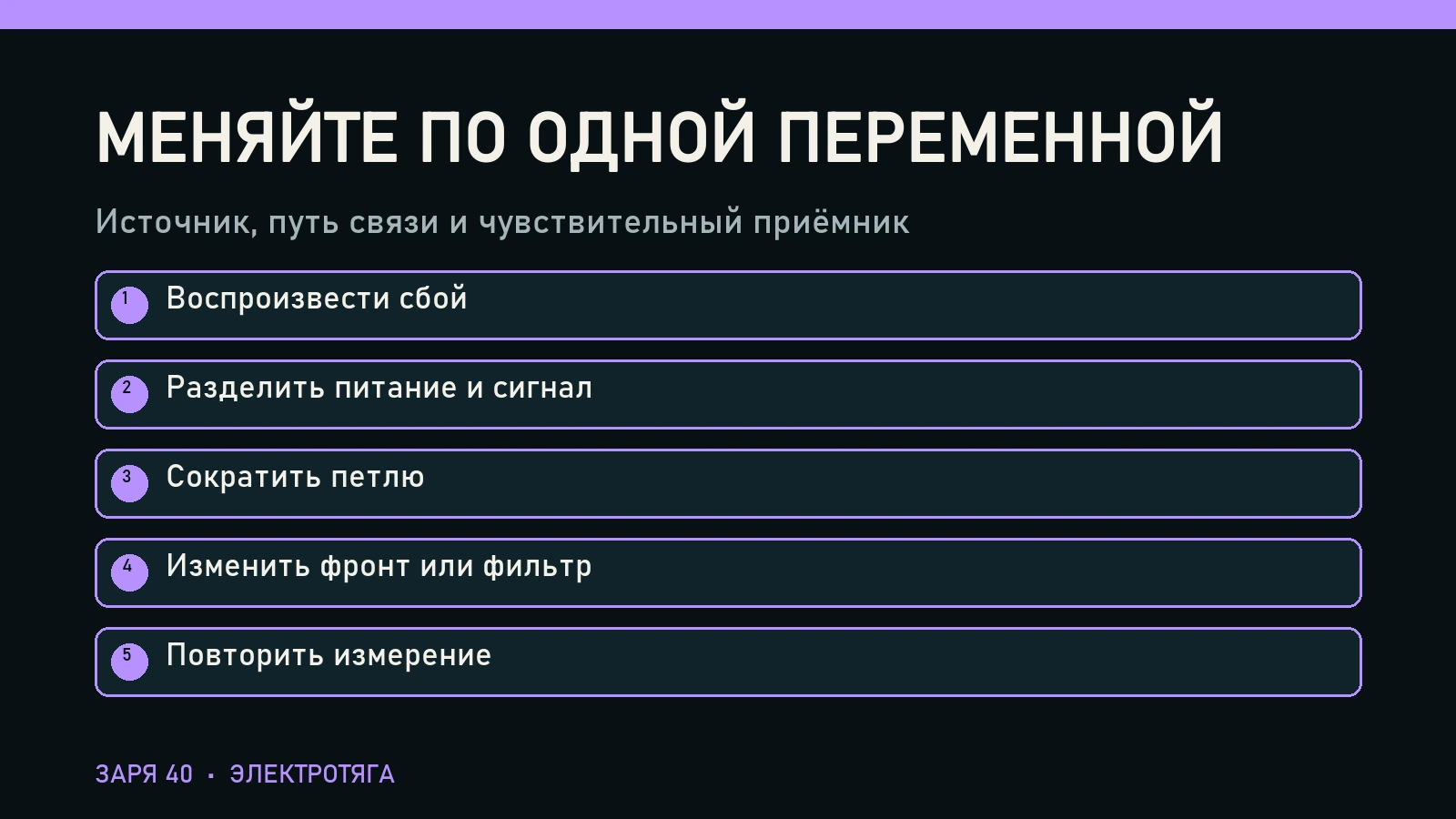

Меняйте по одной переменной. Схема собрана редакцией по карте утверждений; это не изображение конкретного узла «Зари 40».
По проводу или через воздух?
Разделение помех на проводимые и излучаемые удобно, но внутри компактного робота граница не всегда очевидна.
Проводимая помеха приходит по электрическому соединению: питанию, общему проводу, сигнальной линии или экрану. Типичный признак — симптом меняется после раздельного питания, изменения точки возврата или добавления локальной развязки.
Полевая связь действует без прямого контакта. Электрическое поле связывает проводники через паразитную ёмкость, магнитное — через взаимную индуктивность петель. На больших относительно конструкции расстояниях говорят об излучении, но в тесном корпусе часто важнее ближнее поле.
В прикладной модели Analog Devices AN-1055 перечислены проводящий, ёмкостный, индуктивный и излучаемый пути. Это не четыре взаимоисключающих диагноза: один импульс способен воспользоваться несколькими дорогами сразу.
Искра, которая научила провода разговаривать
В опытах Генриха Герца 1886–1888 годов искра в одном устройстве вызывала крошечную искру в отдельном проволочном контуре. Так экспериментально исследовались предсказанные Максвеллом электромагнитные волны. Описание установки и её датировку хранит исторический архив IEEE/ETHW.
В опыте Герца связь между контурами была целью. В современном роботе тот же общий принцип легко становится неисправностью: один контур переключается, другой непреднамеренно принимает часть энергии. Сравнение не означает, что кабель энкодера — полноценный радиоприёмник. Оно напоминает, что электрическая схема существует не только на бумаге: геометрия проводников тоже часть схемы.
Отечественная линия: полезный сигнал и помеха отличаются намерением
В 1895 году Александр Попов приспособил чувствительный приёмник для регистрации электромагнитных сигналов атмосферного происхождения. Самописец отмечал грозовые разряды на бумажной ленте. В карточке экспоната Политехнического музея подчёркивается важная двойственность: гроза давала наблюдаемый сигнал, но для телеграфирования атмосферные разряды становились помехой.
Этот эпизод ценен не спором о первенстве радио, а инженерным вопросом: что именно принял прибор? В робототехнике линия датчика тоже не знает, какое напряжение считать «полезным» по человеческому замыслу. Это решают амплитуда, длительность, пороги, синхронизация и схема приёмника. Помеха, пересёкшая логический порог, превращается для программы во вполне убедительный бит.
Что применяют сегодня
Нет одного средства для всех путей, поэтому современные решения работают слоями.
| Подход | Что он меняет | Компромисс или типичный промах |
|---|---|---|
| Малые силовые петли и короткий путь возврата | уменьшает связь источника с окружающими цепями | требует продуманной компоновки, поздно исправлять после сборки платы |
| Разнос силовых и чувствительных трасс | ослабляет ёмкостную и магнитную связь | одного расстояния мало, если линии долго идут параллельно или имеют общий возврат |
| Витая пара и дифференциальный приём | одинаковая наводка на оба проводника частично подавляется приёмником | асимметрия, неправильное согласование и общий режим уменьшают выигрыш |
| Локальная развязка питания и фильтрация | замыкает часть импульсного тока рядом с потребителем | неверные номиналы и разводка могут сделать фильтр слабым или резонансным |
| Экранирование, ферриты, гальваническая изоляция | меняет конкретный путь распространения | масса, цена, место; неверное подключение экрана способно создать новый токовый путь |
| Управление скоростью фронтов и спектром | снижает некоторые высокочастотные составляющие | более медленное переключение может увеличить потери и нагрев ключей |
Дифференциальная линия — хороший пример компромисса. Если помеха одинаково наводится на оба проводника витой пары, приёмник вычитает один сигнал из другого и общая составляющая ослабляется. Но Analog Devices рассматривает устойчивость как свойство всей линии — кабеля, передатчика, приёмника, скорости и условий, — а не как магию надписи RS-485.
Диагностика: менять по одной переменной
Для будущих испытаний роботизированной платформы полезен следующий порядок. Он не подтверждает, что у текущей версии «Зари 40» есть конкретная проблема: фактическая ЭМС требует схемы, конфигурации и измерений.
- Записать baseline. Конфигурация, питание, прошивка, положение кабелей, режим мотора, частота ШИМ, нагрузка и точный симптом.
- Сделать симптом наблюдаемым. Счётчик ошибок связи, журнал сбросов, необработанные показания датчика или осциллограмма информативнее впечатления «иногда чудит».
- Связать событие со временем. Происходит ли ошибка на старте, торможении, смене направления, передаче радио или при определённом токе?
- Проверить путь безопасным обратимым изменением. Временно изменить маршрутизацию сигнального кабеля, сократить петлю, проверить отдельный источник питания или другой интерфейс — только в пределах документации и электрической безопасности.
- Изменять одно условие за раз. Иначе исчезновение сбоя ничего не скажет о причине.
- Применить адресную меру и повторить тот же тест. Результат «до/после» важнее названия феррита или размера конденсатора.
- Проверить соседние режимы. Исправление одного симптома не должно повышать нагрев, нарушать связь или переносить проблему на другую скорость.
Карта путей для рабочего листа
[силовой ключ / мотор / DC-DC / радио]
│
┌─────────┼──────────┐
│ │ │
питание и ёмкостная магнитная / полевая
общий провод связь связь
│ │ │
└─────────┼──────────┘
▼
[датчик / энкодер / связь / reset / контроллер]
│
▼
[скачок данных / потеря пакета / ложный фронт / сброс]Заполнять карту надо конкретными именами разъёмов, кабелей и режимов. Если после изменения нельзя сказать, какой путь проверяли, эксперимент спроектирован слишком широко.
Главное
Электромагнитная совместимость — это способность устройства не слишком мешать соседям и продолжать работать, когда шумят они. Такое разделение на излучения и устойчивость использует и обзор Analog Devices.
Практическая мысль ещё проще: искать не «шум вообще», а тройку источник → путь → приёмник. Тогда конденсатор, витая пара, экран или феррит становятся проверяемой инженерной гипотезой, а не талисманом на проводе.
Сохраните карту путей как шаблон для будущего протокола компоновки и диагностики роботизированной платформы.
Основные источники
- Texas Instruments, Best Practices for Board Layout of Motor Drivers, SLVA959B: https://www.ti.com/lit/pdf/SLVA959
- Analog Devices, Proper Layout and Component Selection Controls EMI: https://www.analog.com/en/resources/technical-articles/proper-layout-and-component-selection-controls-emi.html
- Analog Devices, AN-1055, EMC Protection of the AD7746: https://www.analog.com/en/resources/app-notes/an-1055.html
- Analog Devices, Enhanced Communication Reliability and Performance for Motor Control Encoder Applications: https://www.analog.com/en/resources/technical-articles/enhanced-communication-reliability-and-performance-for-motor-control-encoder-applic.html
- IEEE/ETHW, опыты Герца 1886–1888 годов: https://ethw.org/Milestones%3AFirst_Generation_and_Experimental_Proof_of_Electromagnetic_Waves%2C_1886-1888.
- Политехнический музей, «Грозоотметчик Александра Попова»: https://polymus.ru/collection/detail/grozootmetchik-aleksandra-popova-ccm
Карточка EMI без самообмана
Запишите симптом, точное время, режим движения, питание и нагрузку, пострадавший канал, одно изменённое условие, повторяемость и ссылку на лог/видео. Вывод формулируйте «есть корреляция» до тех пор, пока измерение не отделит источник, путь и приёмник. Домашняя проверка может помочь диагностике, но не подтверждает EMC-совместимость или сертификацию: официальная рамка различает ограничение создаваемых помех и устойчивость к ожидаемым помехам (GOV.UK EMC guidance).
