Маркировка проводов редко экономит время в день сборки. Она возвращает его позже — при первой неисправности, замене узла или попытке понять собственную конструкцию после паузы.
Хорошая метка не обязана пересказывать всю электрическую схему. Её задача — однозначно связать физический провод с записью в журнале.
Что скачать
- Редактируемая таблица XLSX — пустой шаблон, учебный пример и правила заполнения.
- Печатный лист A4 — 12 пустых строк, пригодных для чёрно-белой печати.

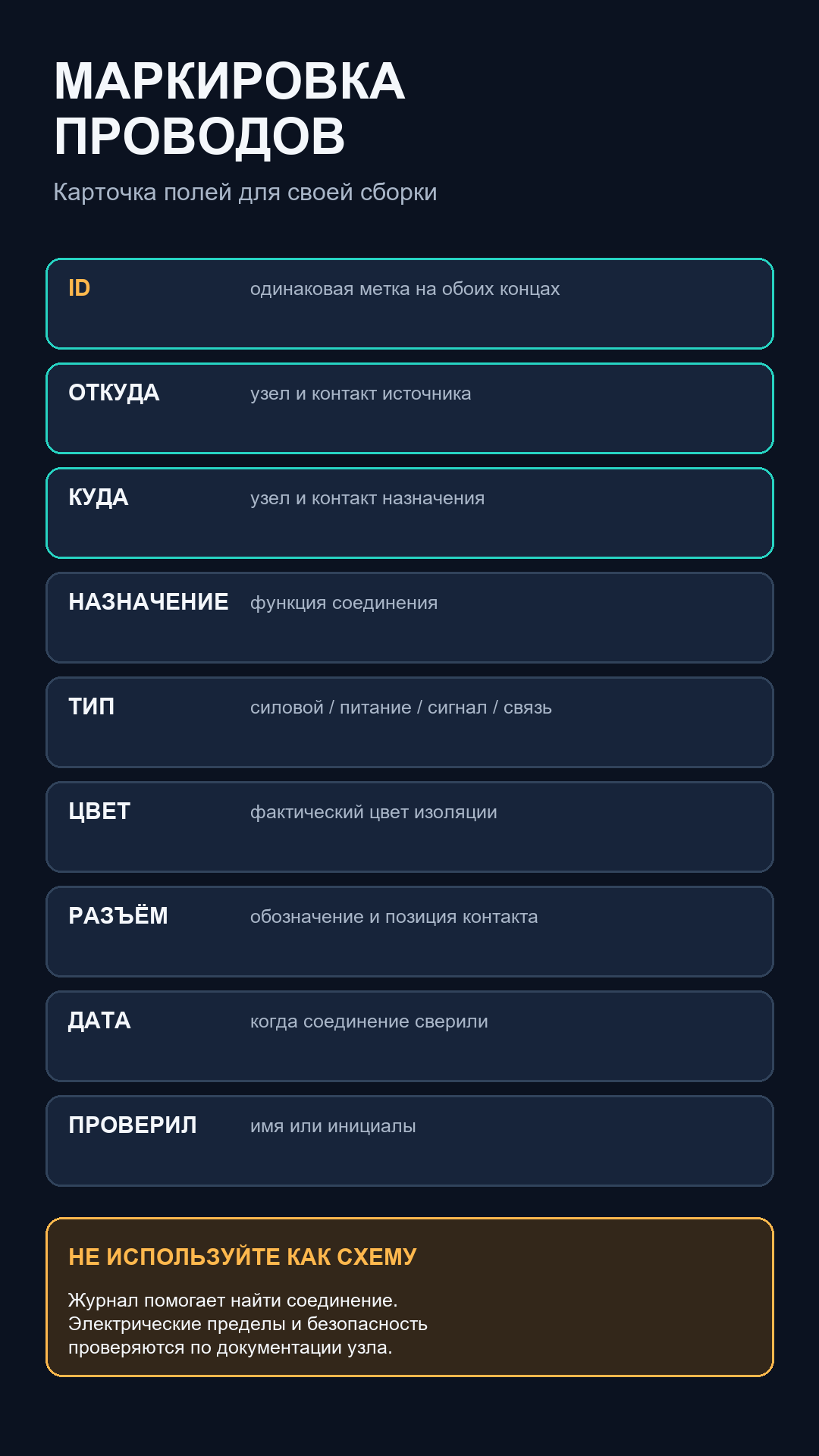

- Карточка для телефона — девять полей и главное ограничение.
Девять полей одной записи
| Поле | Что фиксировать |
|---|---|
| ID | короткая уникальная метка, одинаковая на обоих концах |
| Откуда | обозначение узла и контакта источника |
| Куда | обозначение узла и контакта назначения |
| Назначение | функция соединения без догадки по цвету |
| Тип сигнала | силовой, питание, цифровой, аналоговый, связь, земля/экран |
| Цвет | фактический цвет изоляции |
| Разъём | обозначение разъёма и позиция контакта |
| Дата | когда физическое соединение сверили |
| Проверил | имя или инициалы проверяющего |
Минимально полезная строка содержит ID, начало, конец, назначение и тип. Цвет не подходит на роль идентификатора: одинаковые цвета повторяются, а после ремонта провод могут заменить.
Почему маркируют оба конца
NASA-STD-8739.4A требует постоянной идентификации кабелей и жгутов, идентификации разъёмов, стойкости маркировки к условиям применения и визуальной проверки читаемости и расположения. Для DIY-проекта не нужно изображать промышленную сертификацию, чтобы взять из этого полезный принцип: метка должна оставаться однозначной там, где соединение реально ищут и обслуживают.
Один ID на двух концах помогает сопоставить провод до того, как его отсоединили. Запись «белый провод» такого свойства не имеет.
Как пользоваться шаблоном
- Присвойте проводу короткий ID по принятой в проекте системе.
- Нанесите ID на оба конца способом, подходящим условиям эксплуатации.
- Запишите узел и конкретный контакт с каждой стороны.
- Опишите функцию, не выводя её только из цвета.
- Укажите тип цепи — это ускоряет поиск и снижает риск перепутать силовую и сигнальную линии.
- После сверки поставьте дату и имя проверяющего.
- При изменении соединения обновите запись и связанную электрическую документацию.
Что шаблон намеренно не делает
Таблица не определяет допустимый ток, сечение, изоляцию, защиту, распиновку или совместимость. Она не доказывает правильность подключения и не заменяет схему. В учебном примере все обозначения вымышлены: это образец формата, а не данные «Зари 40».
Следующий шаг — понять, что находится между управляющей командой и мотором и посмотреть другие опубликованные материалы в базе знаний.
